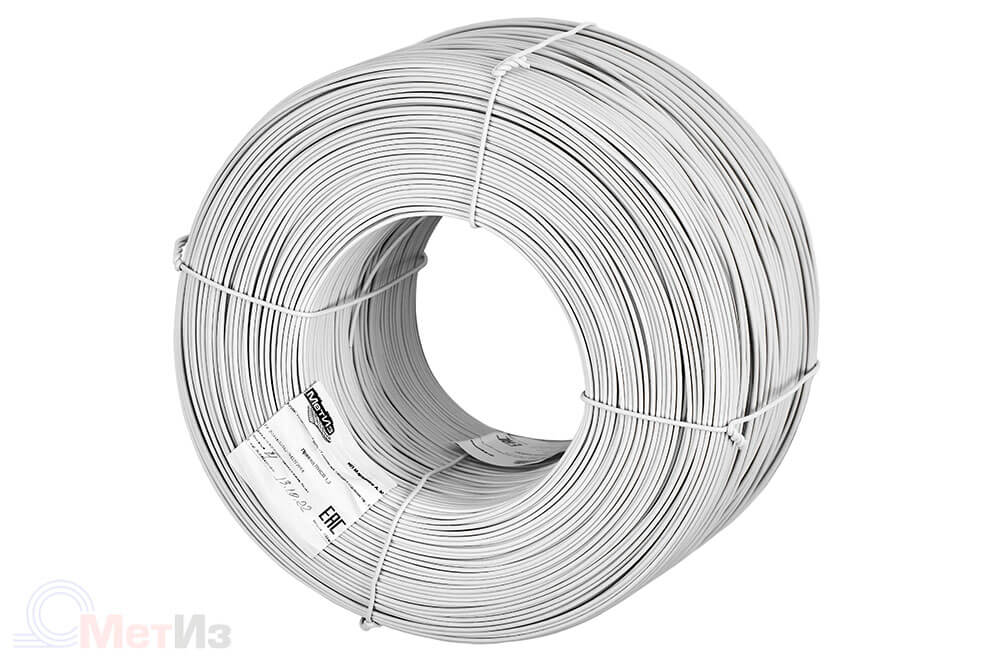

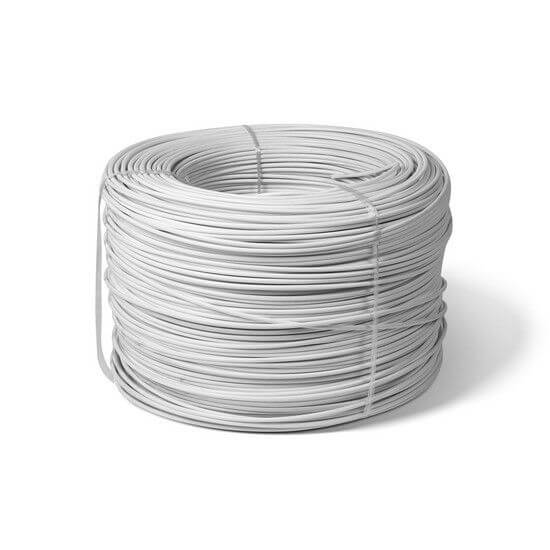

Провод Прогревочный (ПНСВ)
Провод ПНСВ является нагревательным кабельным изделием, которое применяется для прогрева бетона на этапе заливки и набора прочности. Провод нагревательный ПНСВ востребован в строительстве, при монтаже объектов газовой, нефтяной промышленности, а также при работе с бетоном и железобетоном. Его основная задача — электронагрев участков бетона, под которыми он проложен. Купить провод ПНСВ можно в интернет-магазине МетИз в любом необходимом объёме.
Производство провода ПНСВ для обогрева и прогрева бетона
Конструктивно греющий кабель для прогрева бетона ПНСВ (расшифровывается — провод нагревательный стальной в виниловой оболочке) представляет собой токопроводящую стальную жилу (из проволоки круглой формы), помещённую в изоляцию из полиэтилена. Минимальная толщина слоя — 0,4 мм. Цвет провода — белый, возможно изготовление провода нужного цвета.
Расшифровка провода ПНСВ
Расшифровка провода ПНСВ выглядит следующим образом: П — провод, Н — нагревательный, С — стальная жила (сердечник), В — виниловая (поливинилхлоридная) оболочка. По этому же принципу маркируют и модификации изделия — например, провод сечением 1х1,2 (полная маркировка ПНСВ-1,2 или 1х1,2ПЭ для варианта с дополнительной защитной плёнкой), где число указывает номинальный диаметр токопроводящей жилы в миллиметрах.
Элементы конструкции провода ПНСВ
Элементы конструкции провода ПНСВ — это токопроводящая жила и защитная оболочка. Жила — стальная оцинкованная однопроволочная, изготовленная из проволоки круглого сечения; именно она формирует удельное сопротивление и обеспечивает равномерный нагрев по всей длине провода. Оболочка производится из ПВХ пластиката — поливинилхлоридного материала с высокой стойкостью к влаге и химическим средам, что особенно важно при заливке бетона с противоморозными присадками. В отличие от силовых кабелей, где чаще применяется медная или алюминиевая жила, в проводе ПНСВ используется именно стальная жила — такое конструктивное решение даёт нужное удельное сопротивление для эффективного прогрева бетона.
Характеристики и цена
Ниже — подробное описание и технические характеристики провода ПНСВ, а также условия покупки и доставки.
- Провода стойкие к воздействию температуры окружающей среды от минус 60 °С до плюс 50 °С
- Температура монтажа: прокладка провода должна проводиться при температуре не ниже -25 °С
- Мощность: 1,5–2,5 кВт/м³
- Сопротивление жилы зависит от сечения: 1,2 мм² — 0,12 Ом/м, 2 мм² — 0,044 Ом/м
- Сопротивление изоляции: не менее 1 МОм/1км
- Влагостойкость и устойчивость к воздействию химических сред
- Режим работы: длительный либо повторно-кратковременный
| Марка провода | Номинальный диаметр проволоки, мм | Наружный диаметр, мм | Строительная длина, м | Масса 1 км провода, кг |
|---|---|---|---|---|
| ПНСВ | 1,20 | ±2,00 | 110 | 10,5 |
| ПНСВ | 1,40 | ±2,20 | 120 | 14,0 |
| ПНСВ | 1,60 | ±2,60 | 140 | 20,0 |
| ПНСВ | 2,0 | ±3,00 | 160 | 26,0 |
| ПНСВ | 3,0 | ±4,00 | 200 | 64,0 |
В маркировке провода после буквенного обозначения указывают сечение — например, ПНСВ-1,2 или 1х1,2 (1х1,2ПЭ для варианта с дополнительной полиэтиленовой плёнкой). Это упрощает расчёт нужного сечения и количества кабеля при подготовке проекта прогрева.
Область применения провода пнсв
Провода предназначены для обогрева при фиксированном монтаже объектов нефтяной и газовой промышленности, монолитного бетона и железобетона, а также для напольных нагревателей при напряжении до 380 В переменного тока номинальной частотой 50 Гц или постоянного тока до 1000 В..
Провод прокладывается под арматурой и крепится к каркасу вязальной проволокой с определённым шагом между соседними нитками — это позволяет добиться равномерного прогрева всего массива без перегрева отдельных зон. Помимо монолитных конструкций, провод ПНСВ применяют для обустройства тёплого пола, при прокладке в трубах на магистральных сетях и открытых площадках. Схема раскладки зависит от количества труб, желобов и других технологических элементов на объекте, а также от соседних коммуникаций, которые нужно учитывать при проектировании прогрева.
Монтаж и подключение провода ПНСВ
+
С длинной бухтой провода проще держать стабильный прогрев по всему массиву бетона — она позволяет работать в холодный сезон без остановки заливки монолита, а также экономит время на раскрой и соединения. Подключение выполняется исключительно через «холодные» концы, а оптимальным способом соединения считается пайка с медным бандажом — она обеспечивает надёжный контакт и стабильное сопротивление на стыке. В работе провод простой: его укладывают по схеме и подключают через понижающий трансформатор — бетонная смесь набирает прочность даже при отрицательной температуре на улице. За счёт равномерного прогрева бетон не замерзает на ранней стадии, гидратация цемента идёт нормально, а прочность набирается без ослабленных зон.
Как купить в интернет-магазине МетИз
Купить нагревательный кабель для прогрева бетона у надёжного производителя компании «МетИз» (Москва, СПб, Екатеринбург) можно по выгодной цене — предлагаем лучшее соотношение стоимости и качества. Поможем выбрать продукцию под ваши задачи, продажа партиями от 1 км. Доставка заказов по Москве, СПб, Челябинску, Екатеринбургу и другим городам России.
Способы получения заказа — самовывоз со склада в Москве или доставка транспортными компаниями в любой регион России. Мы осуществляем продажу такой продукции по самым привлекательным ценам в любых необходимых вам объёмах — от пробной партии до нескольких километров провода. Оплата по счёту доступна для юридических лиц. Расчёт точной стоимости и количества кабеля в вашем городе согласовывается с менеджером после оформления заявки — как правило, доставка в крупные города занимает от 1 дня.
Аналоги провода ПНСВ и сравнение
+
Аналоги провода ПНСВ — это силовые кабели с медной или алюминиевой жилой, а также специализированные нагревательные системы промышленного назначения. Алюминий имеет смысл применять, если линия прокладывается на длинные расстояния и вне помещений, — силовые алюминиевые кабели легче медных при сопоставимом сечении. Кабель медный силовой, напротив, чаще выбирают для сетей питания ответственных потребителей внутри зданий, где важна максимальная проводимость.
Куда производится доставка ПНСВ
+
География покупателей провода ПНСВ охватывает всю Россию: регулярно отправляем заказы в Тверь, Самару, Нижний Новгород, Краснодар, Казань, Белгород, Воронеж, Владивосток, Волгоград, Коломну, Астрахань, Щёлково, Симферополь, Тюмень, Севастополь, Набережные Челны, Смоленск, Сочи, Ставрополь, Тамбов, Хабаровск, Тулу, Уфу, Ростов-на-Дону, Курган, Курск, Рязань и Липецк. Если вашего города нет в списке — свяжитесь с нами любым удобным способом, поможем рассчитать доставку в любом регионе.
Ответы на часто задаваемые вопросы
Какой греющий кабель выбрать? +
В зависимости от требований при строительстве применяется прогревочный провод ПНСВ с номинальным диаметром жилы от 1,2 мм до 3 мм.
Мощность греющего кабеля на метр? +
Зависит от типа и назначения кабеля: от 5–10 Вт/м до 40–50 Вт/м. На квадратный метр показатель составляет 70–80 Вт/м², в отдельных случаях — до 400 Вт/м².
Какая максимальная температура греющего кабеля? +
Максимально допустимая температура использования — 80 градусов.
Сколько потребляет греющий кабель? +
Потребление электроэнергии при прогреве бетона проводом ПНСВ зависит от метража используемого провода.
Сколько стоит греющий кабель? +
Цена зависит от объёма продукции и типа провода, рассчитывается за 1 метр кабеля. Подбираем товары по техническим характеристикам и назначению, помогаем выбрать подходящую продукцию исходя из бюджета.
Состав греющего кабеля? +
Металлическая жила с изоляцией и высоким электрическим сопротивлением, защитная оболочка из полимерного изолирующего материала и общая бесшовная оболочка из полиэтилена, защищающая кабель от внешних воздействий.
Есть ли аналоги у провода ПНСВ? +
Да, в качестве аналогов рассматривают силовые кабели с медной или алюминиевой жилой, однако по соотношению цены и удельного сопротивления для прогрева бетона провод ПНСВ остаётся оптимальным выбором.
Как подключить провод ПНСВ? +
Подключение выполняется через «холодные» концы, а лучшим способом соединения считается пайка с медным бандажом. Питание подаётся через понижающий трансформатор.
Какая гарантия на провод ПНСВ? +
Гарантия действует с момента получения кабеля заказчиком при соблюдении условий хранения, монтажа и эксплуатации. Точный срок уточняйте у менеджера при оформлении заявки.
Как узнать наличие и количество кабеля в моём городе? +
Оставьте заявку на сайте или позвоните менеджеру — мы уточним наличие и количество провода ПНСВ в вашем регионе и поможем оформить доставку самовывозом или транспортной компанией.
Можно ли вернуть или обменять провод ПНСВ? +
Возврат и обмен частным лицам производится согласно закону «О защите прав потребителей». Для юридических лиц условия возврата прописываются в договоре поставки.
